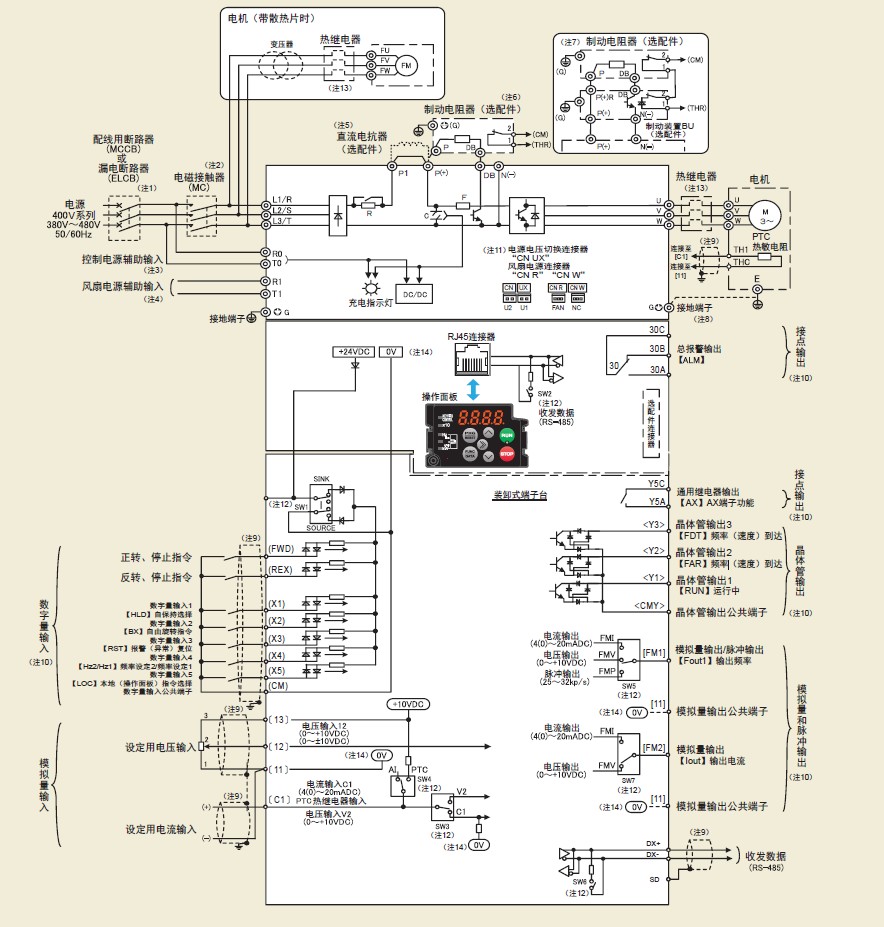

(注1) |
变频器输入侧(一次侧)有配线保护功能,因此,请在各变频器上安装推荐的配线用断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请勿使用推荐额定电流以 上的断路器。 |
(注2) |
MCCB或ELCB用于从另外的电源分离变频器,因此,请根据需要,在各变频器上安装推荐的电磁接触器(MC)。另外,在变频器附近安装MC或螺线管等的线圈时,请以并联 方式连接浪涌吸收器。 |
(注3) |
0059以上型号的变频器配备有R0、T0端子。即使切断变频器的主电源,依然希望保持保护功能动作时的总报警信号或希望始终显示操作面板时,请将该端子连接至电源。 即使不向该端子输入电源,向L1/R、L2/S、L3/T输入电源后也可运行变频器。 |
(注4) |
通常无需连接。与高功率因数电源再生PWM变流器(RHC系列)等组合时使用。(0203以上型号时) |
(注5) |
连接直流电抗器(DCR)(选配件)时,请拆下变频器主电路端子P1-P(+)间的短路棒后再进行连接。0139(ND规格)、0618(HND规格)以及0203以上型号必须连接。电 源变压器容量在500kVA以上且为变频器额定容量10倍以上时,以及同一电源系统中“有半导体负载时”,请使用直流电抗器(选配件)。 |
(注6) |
0072以下型号的变频器内置制动晶体管,可在P(+)-DB间直接连接制动电阻器。 |
(注7) |
为0085以上型号的(400V)系列变频器连接制动电阻器时,务必与制动装置(选配件)并用。将制动装置(选配件)连接在P(+)、N(-)间。辅助端子[1]和[2]存在极性。请按照 本图进行连接。 |
(注8) |
为电机接地用端子。为抑制变频器干扰,推荐通过本端子进行电机接地。 |
(注9) |
控制信号线使用双绞线或屏蔽线。屏蔽线必须接地,但外部感应干扰较大时,将其连接至CM,可能会抑制干扰的影响。请尽量与主电路配线隔开,不要放入同一电缆槽 内。(推荐距离10(cm)(3.9英寸)以上。)交叉时,请尽量使其与主电路配线垂直相交。 |
(注10) |
端子【X1】~【X5】(数字量输入)、端子【Y1】~【Y3】(晶体管输出)、端子【Y5A/C】~【30A/B/C】(接点输出)及端子【FM1】~【FM2】(模拟量和脉冲输 出)中记载的各功能表示产品出厂时所带的功能。 |
(注11) |
0203以上型号的变频器配备有电源电压切换连接器(CN UX)和电源切换连接器(CN R、CN W)。 |
(注12) |
为控制板上的切换开关。使用这些开关可变更变频器输入/输出信号的规格。 |
(注13) |
通过热继电器的辅助接点(手动返回)使配线用断路器(MCCB)或电磁接触器(MC)跳闸。 |
(注14) |
和分离、绝缘。 |
